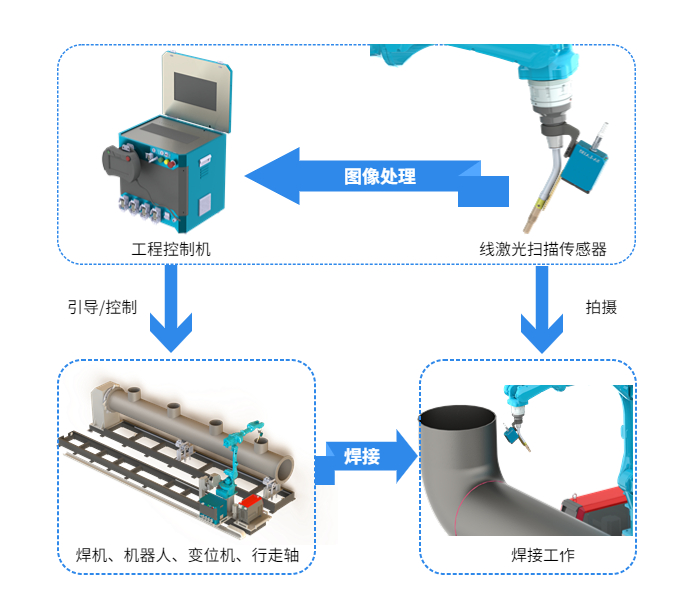

深圳市超準視覺科技所開發的 SA-Welding 三維智能焊接視覺系統系列產品，能夠?qū)崿F(xiàn)焊接過程中的焊縫實時識別及定位，并根據不同的焊縫類型提供焊縫特征數據。SA-Welding 還向用戶提供快速手眼標定及坐標轉換工具，將相機坐標系內的焊縫位置及特征信息轉化為焊接機器人可用的世界坐標系數值。利用 SA-Welding 智能焊接三維視覺系統 , 配合焊接機器人，可輕松實現焊件尋位、焊縫尋跡、焊縫跟蹤等功能。
0.1mm 最小焊縫識別尺寸及 ± 0.05mm 焊縫位置測量精度
除焊縫類型，焊縫位置外，提供焊縫特征空間數據及快速手眼標定模塊
根據焊接現場需求配置硬件的最佳工作距離及導前距離
高達每秒 200 組數據輸出
全圖形界面操作，無需機器人操作經驗，可輕松完成全部作業流程
全面兼容庫卡，發那科，ABB，安川，智哥等國內外主流焊接機器人品牌
實時焊縫識別及定位：依據選定的焊縫類 型，實時對工作場景中出現的焊縫進行識別， 并輸出焊縫在相機坐標系內的坐標（X, Z）。
快速手眼標定及坐標轉換：利用系統所自 帶的快速手眼標定程序，快速建立視覺系統與 焊接機器人之間的坐標轉換關系，自動生成手 眼轉換矩陣，并將焊縫的相機坐標（X, Z）轉換 為可直接被機器人使用的世界坐標（X, Y, Z, ALPHA, BETA, GAMMA）。
標準焊縫類型庫 ：包括拼接 / 搭接 /V 型 / 內角 / 平板等。
支持用戶自建非標焊縫類型 , 并指定特征點。
實時焊縫特征及空間數據：依據選定的焊縫類型， 實時輸出用于焊縫特征描述的關鍵數據，如寬度，深 度，高差，開口角度，法相方向等。
焊縫軌跡預測及機器人位姿規劃：根據當前焊 縫位置及機器人姿態，自動預測焊縫走向和位 置，以及與之對應的機器人位姿。（該功能應用于 無需示教 / 離線編程的全自動焊縫尋跡）。

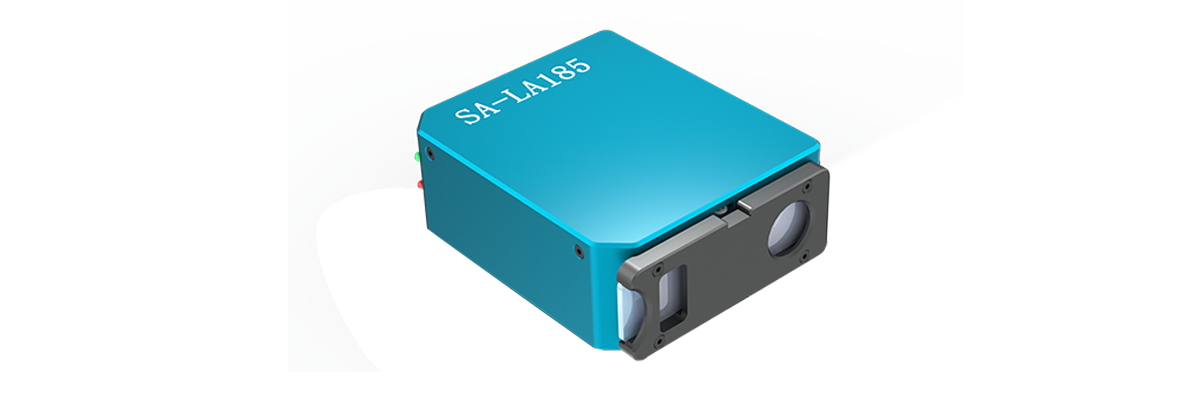

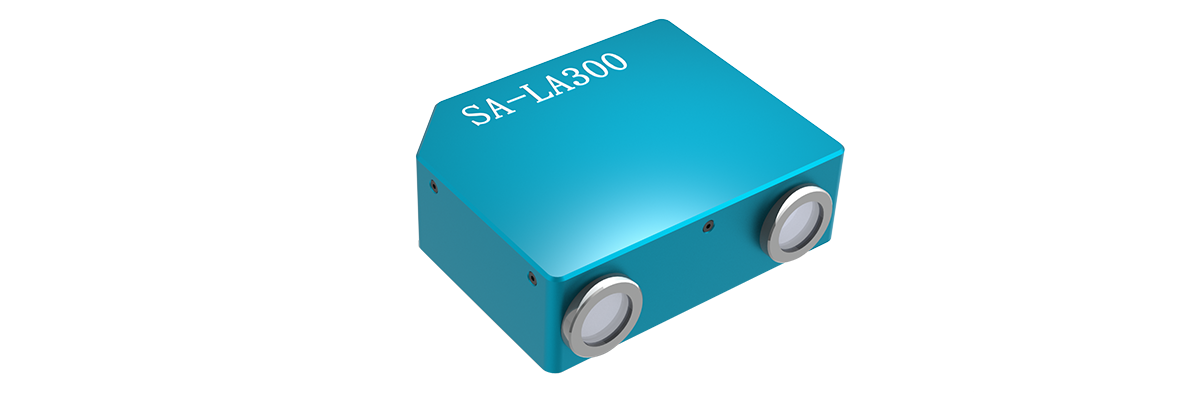

| 系列 | SA-LA | ||||||
|---|---|---|---|---|---|---|---|
| 型號 | SA‐LA095‐411 | SA‐LA095‐611 | SA‐LA185‐411 | SA‐LA185‐611 | SA‐LA300‐411 | SA‐LA300‐611 | SA‐LA465‐603 |
| 工作距離 | 95±5 | 185±10 | 300±15 | 1580±100 | |||
| 相機數量 | 1 | ||||||
| 激光波長 | 450(Blue) | 638(Red) | 450(Blue) | 638(Red) | 450(Blue) | 638(Red) | 638(Red) |
| 激光等級 | Ⅱ,ⅢR | ||||||
| 視野范圍 | 085/095/105 | 150/185/203 | 76@300mm | 1380/1580/1780 | |||
| 測量范圍 | 20 | 36 | ±70@300mm | 400 | |||
| 垂直分辨率 | 0.025 | 0.10 | 0.09 | 0.5 | |||
| 水平分辨率 | 0.035 | 0.15 | 0.12 | 0.6 | |||
| Z線性精度 | 0.08% | 0.10% | 0.09% | 0.20% | |||
| Z重復精度 | 0.035 | 0.15 | 0.12 | 0.6 | |||
| 通訊接口 | RJ45/RS485 | ||||||
| 最大點數（點） | 1280 | 2440 | |||||
| 掃描速率（FPS） | 60 | 20 | |||||
| 工作電壓（V） | DC 12 | ||||||
| 工作功率（W） | 4.4 | 5 | |||||
| 產品重量（Kg） | 0.6 | 0.6 | 0.93 | 4 | |||
| 產品尺寸 | 115*43*110 | 77*34*100 | 110*34*90 | 560*34*119 | |||
| 工作溫度（℃） | 0‐55 | ||||||
| 存儲溫度（℃） | ‐20‐70 | ||||||
| 防護等級 | IP65 | ||||||
| 系列 | SA-LB | |||||
|---|---|---|---|---|---|---|
| 型號 | SA‐LB165‐4112 | SA‐LB165‐6112 | SA‐LB165‐4114 | SA‐LB165‐6114 | SA‐LB200‐4112 | SA‐LB200‐6112 |
| 工作距離 | 165±10 | 200±15 | ||||
| 相機數量 | 2 | |||||
| 激光波長 | 450(Blue) | 638(Red) | 450(Blue) | 638(Red) | 450(Blue) | 638(Red) |
| 激光等級 | Ⅱ,ⅢR | |||||
| 視野范圍 | 139/165/191 | 170/200/230 | ||||
| 測量范圍 | 50 | 15 | 60 | |||
| 垂直分辨率 | 0.12 | 0.03 | 0.13 | |||
| 水平分辨率 | 0.17 | 0.04 | 0.19 | |||
| Z線性精度 | 0.10% | 0.08% | 0.11% | |||
| Z重復精度 | 0.17 | 0.04 | 0.19 | |||
| 通訊接口 | RJ45/RS485 | |||||
| 最大點數（點） | 1280 | |||||
| 掃描速率（FPS） | 60 | |||||
| 工作電壓（V） | DC 12 | |||||
| 工作功率（W） | 9.2 | |||||
| 產品重量（Kg） | 2.3 | |||||
| 產品尺寸 | 200*39*112 | |||||
| 工作溫度（℃） | 0‐55 | |||||
| 存儲溫度（℃） | ‐20‐70 | |||||
| 防護等級 | IP65 | |||||

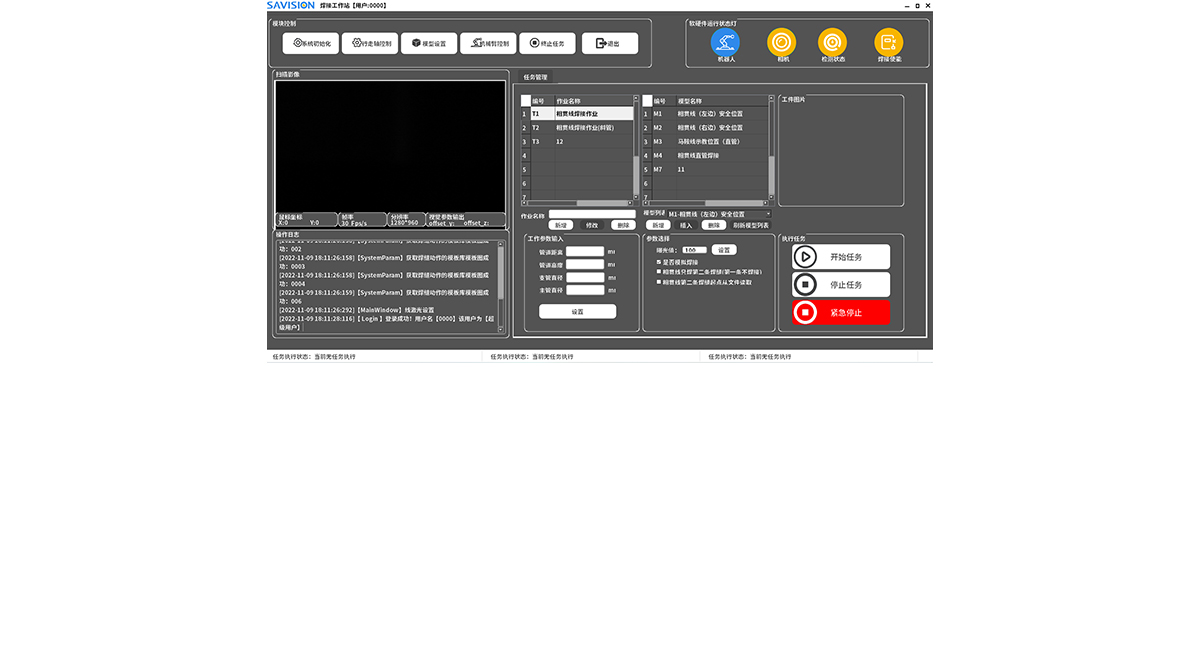

軟件提供圖形化界面讓用戶對焊縫類型及特征進行選取及制定，并通過圖形界面實時反映焊縫的各 項參數及機器人相關位姿信息。
通過標準協議收發視覺位姿、機械臂及焊機數據，可適配多家機器人、變位機、焊機、以及其他運動平 臺分不同等級的 UI 界面，同時也提供二次開發包（支持 C/C++、C#)

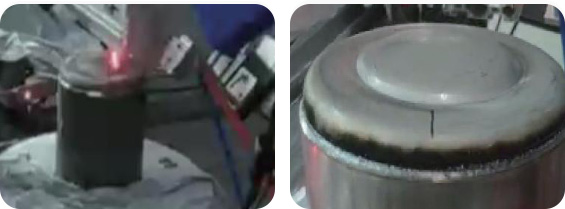

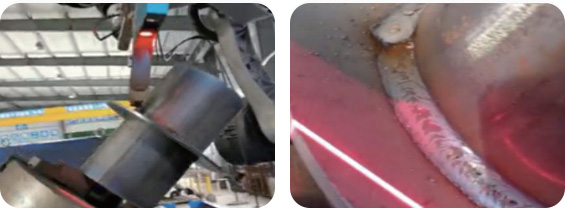

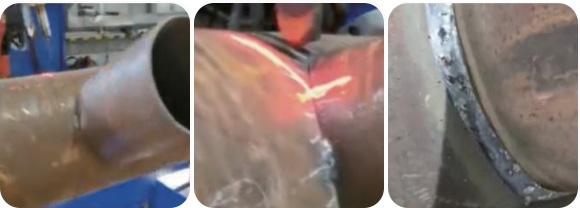

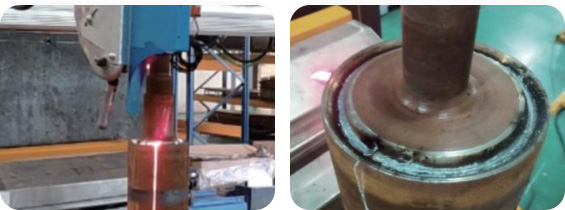

視覺傳感器 + 機械臂 + 單軸變位機 +MIG 焊 + 擺動焊接
視覺傳感器 + 四軸專機 +MIG 焊 + 擺動焊接
視覺傳感器 + 單軸專機 +4KW 激光焊接
視覺引導 + 機械臂 + 雙軸變位機 +MIG 焊
